Elektroninen sodankäynti ja antennijärjestelmät

Elektroninen sodankäynti ei enää ole pelkästään tukitoiminto, vaan keskeinen osa nykyaikaista sodankäyntiä, tiedustelua ja kansallista turvallisuutta.

Teknologian nopea kehitys on muuttanut modernin sodankäynnin luonnetta perusteellisesti. Perinteisten maa-, meri- ja ilmavoimien rinnalle on noussut sähkömagneettinen toimintaympäristö, jossa tiedon hallinta, viestiyhteyksien suojaaminen ja vastapuolen järjestelmien häirintä ovat muodostuneet ratkaiseviksi tekijöiksi.

Elektroninen sodankäynti on nykyisin keskeinen osa kaikkien kehittyneiden asevoimien toimintaa, ja sen merkitys kasvaa jatkuvasti erityisesti miehittämättömien järjestelmien, satelliittipaikannuksen, digitaalisten viestiverkkojen ja sensorijärjestelmien yleistymisen myötä.

Elektronista sodankäyntiä käytetään nykyisin aktiivisesti muun muassa droonien, radioviestinnän, tutkien, satelliittinavigointijärjestelmien sekä aseiden ohjausjärjestelmien häirintään ja harhauttamiseen. Samalla pyritään suojaamaan omia järjestelmiä vihollisen elektroniselta vaikuttamiselta.

Nykyaikaisissa konflikteissa elektroninen sodankäynti toimii usein yhdessä kyberoperaatioiden, tiedustelun, ilmatorjunnan ja tiedonhallintajärjestelmien kanssa muodostaen yhtenäisen vaikuttamiskokonaisuuden.

Elektronisen sodankäynnin merkitys on korostunut erityisesti 2020-luvulla Venäjän ja Ukrainan sodan seurauksena, jossa radioelektronisen vaikuttamisen, satelliittipaikannuksen häirinnän sekä droonien torjunnan merkitys on tullut näkyväksi koko maailmalle.

Samalla on havaittu, ettei miehittämättömien ilma-alusten torjunta ole yksinkertainen tekninen ongelma, vaan monimutkainen kokonaisuus, joka edellyttää useiden eri teknologioiden ja järjestelmien yhteistoimintaa.

Elektronisen sodankäynnin järjestelmien toiminnan perustana ovat antennit. Kaikki radiosignaalien vastaanotto, lähetys, häirintä, paikannus ja tiedustelu perustuvat erilaisiin antenniratkaisuihin. Antenniteknologian kehitys on mahdollistanut entistä tehokkaammat, liikkuvammat ja tarkemmat elektronisen sodankäynnin järjestelmät.

Elektronisen sodankäynnin historiallinen kehitys
Ensimmäiset dokumentoidut radiotiedustelun ja radiohäirinnän tapaukset havaittiin Venäjän–Japanin sodassa (1904–1905). Tuolloin radioviestintä oli vielä varhaisessa kehitysvaiheessa, mutta jo silloin ymmärrettiin, että vihollisen viestiyhteyksien häirintä saattoi vaikuttaa merkittävästi taisteluiden kulkuun.

Tsushiman meritaistelun aikana pyrittiin häiritsemään radioliikennettä alkeellisilla kipinälähettimillä, mikä muodosti perustan myöhemmälle elektronisen sodankäynnin kehitykselle.

Ensimmäisen maailmansodan aikana radiotiedustelu ja viestiliikenteen sieppaus kehittyivät nopeasti. Samalla syntyivät ensimmäiset järjestelmälliset menetelmät vihollisen radioviestinnän paikantamiseen ja häirintään.

Toisen maailmansodan aikana elektroninen sodankäynti kehittyi voimakkaasti erityisesti tutkajärjestelmien käyttöönoton seurauksena. Sodan aikana kehitettiin tutkahäirintää, tutkanharhautusta, dipoliheijastimia sekä erilaisia radiotiedustelumenetelmiä.

Saksalaiset, britit, yhdysvaltalaiset ja neuvostoliittolaiset kehittivät omia elektronisen sodankäynnin järjestelmiään, joilla oli merkittävä vaikutus ilmasotaan, meritaisteluihin ja ilmatorjuntaan.

Sodan jälkeisenä aikana elektronisen sodankäynnin kehitys kiihtyi kylmän sodan aikana. Tutkajärjestelmien, ohjusten, satelliittien ja digitaalisen viestinnän yleistyminen johti yhä kehittyneempien elektronisten vastatoimien kehittämiseen.

Elektronisen sodankäynnin määritelmä ja osa-alueet

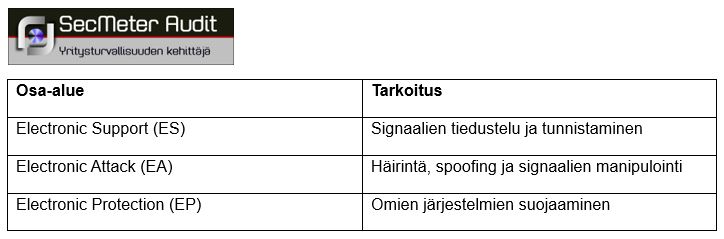

Elektroninen sodankäynti (Electronic Warfare, EW) on aseellisen vaikuttamisen muoto, jossa hyödynnetään sähkömagneettista spektriä vihollisen järjestelmien toiminnan häiritsemiseksi, heikentämiseksi tai estämiseksi sekä omien järjestelmien suojaamiseksi vastaavilta vaikutuksilta. Nykyaikaisessa doktriinissa elektroninen sodankäynti jaetaan yleensä kolmeen pääosa-alueeseen:

1. Elektroninen tiedustelu (Electronic Support, ES)

Elektroninen tiedustelu sisältää vihollisen sähkömagneettisten lähetteiden havaitsemisen, tunnistamisen, analysoinnin ja paikantamisen. Sen avulla voidaan selvittää esimerkiksi:

tutkien sijainteja
viestijärjestelmien toimintaa
asejärjestelmien taajuuksia
joukkojen liikkeitä
ilmatorjuntajärjestelmien toimintaa

Elektroniseen tiedusteluun kuuluvat muun muassa:

SIGINT (Signals Intelligence)
ELINT (Electronic Intelligence)
COMINT (Communications Intelligence)

2. Elektroninen vaikuttaminen (Electronic Attack, EA)
Elektroninen vaikuttaminen tarkoittaa vihollisen järjestelmien häirintää, harhauttamista tai tuhoamista sähkömagneettisen energian avulla. Tähän kuuluvat esimerkiksi:

radiohäirintä
tutkahäirintä
GPS/GNSS-häirintä
GPS-spoofing
viestiliikenteen estäminen
droonien ohjauslinkkien katkaiseminen
mikroaaltoaseet
suurtehopulssit (EMP)

3. Elektroninen suojaus (Electronic Protection, EP)
Elektronisen suojauksen tarkoituksena on varmistaa omien järjestelmien toiminta vihollisen elektronisesta vaikuttamisesta huolimatta. Suojautumiskeinoja ovat esimerkiksi:

taajuushyppely (hyppyradio)
salattu viestiliikenne
suunta-antennit
häirinnänsuodatus
signaalinkäsittely
pienitehoiset LPI-ratkaisut (Low Probability of Intercept)

Elektroninen sodankäynti nykyaikaisessa sodassa
Nykyaikaiselle sodankäynnille on ominaista erittäin nopea toimintatahti, jatkuvasti muuttuva taistelutilanne sekä sensorijärjestelmien laajamittainen käyttö. Elektroninen sodankäynti on muodostunut keskeiseksi osaksi maa-, meri-, ilma- ja avaruusoperaatioita.

Venäjän ja Ukrainan välisen sodan kokemukset osoittavat, että elektronisella sodankäynnillä voidaan merkittävästi vaikuttaa:

droonien toimintaan
satelliittinavigointiin
tykistön tulenjohdon tarkkuuteen
viestiyhteyksiin
tiedusteluun
ilmatorjuntaan

Miehittämättömien ilma-alusten intensiivinen käyttö on muuttanut taistelukenttää merkittävästi. Erityisesti FPV-droonien käyttö on kasvanut voimakkaasti.Droonit suorittavat nykyisin:

tiedustelua
tulenjohdon korjausta
elektronista tiedustelua
hyökkäyksiä
kamikaze-operaatioita
viestinvälitystä

Droonien torjunta ja elektroninen sodankäynti
Keskikokoisten ja pienten miehittämättömien ilma-alusten yleistyminen on tehnyt niiden torjunnasta yhden tärkeimmistä elektronisen sodankäynnin tehtävistä. Miehittämättömiä ilma-aluksia voidaan käyttää:

tiedusteluun
sabotaasiin
terrori-iskuihin
aseiden kuljetukseen
huumekuljetuksiin
sotilaallisiin hyökkäyksiin

Droonien torjunnassa käytetään useita menetelmiä:

radiohäirintä
GNSS-häirintä
GPS-spoofing
videolinkkien häirintä
tutkavalvonta
optiset sensorit
laserjärjestelmät
ilmatorjunta-aseet
automaattiset torjuntajärjestelmät

Tyypillisiä droonien käyttämiä taajuuksia ovat:

433 MHz
868 MHz
915 MHz
1.2 GHz
2.4 GHz
5.8 GHz

Täysin tehokasta suojaa miehittämättömiä ilma-aluksia vastaan ei kuitenkaan ole olemassa. Monet nykyaikaiset droonit käyttävät:

autonomista navigointia
tekoälyä
optista suunnistusta
taajuushyppelyä
ennalta ohjelmoituja reittejä

Nämä ominaisuudet heikentävät elektronisen häirinnän tehokkuutta.

Julkisuudessa esitetään usein ratkaisuja kuten ”droonimuuri”, jolla tarkoitetaan monikerroksista droonintorjuntajärjestelmää. Käytännössä tehokas torjunta edellyttää useiden eri järjestelmien yhteistoimintaa eikä yksittäinen elektroninen järjestelmä yksin riitä.

Antennit elektronisessa sodankäynnissä
Antenni on sähkömagneettisten aaltojen lähettämiseen tai vastaanottamiseen tarkoitettu laite. Elektronisen sodankäynnin järjestelmät perustuvat lähes täysin antennitekniikkaan. Antennien tehtäviä ovat:

signaalien vastaanotto
signaalien lähetys
radiohäirintä
paikannus
suunnanmääritys
tiedustelu
harhautus
suojauksen toteuttaminen

Elektronisen sodankäynnin järjestelmien antennin valinta riippuu:

taajuusalueesta
kantamasta
tehontarpeesta
liikkuvuudesta
suuntaavuudesta
käyttöympäristöstä

Elektronisen sodankäynnin antennityypit

Perinteiset antennit
Perinteiset antennirakenteet ovat usein suurikokoisia ja raskaita. Ne tarjoavat hyvän suorituskyvyn, mutta heikentävät järjestelmien liikkuvuutta ja naamiointikykyä.

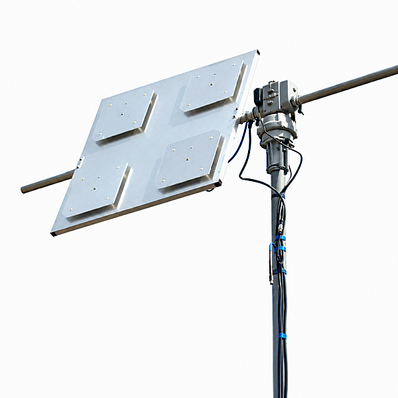

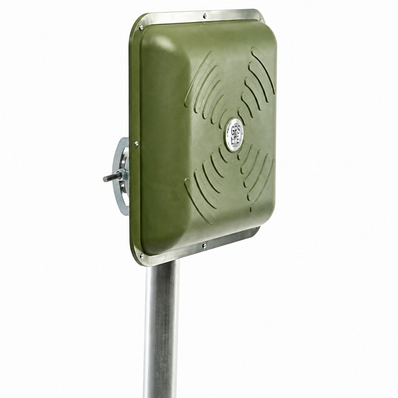

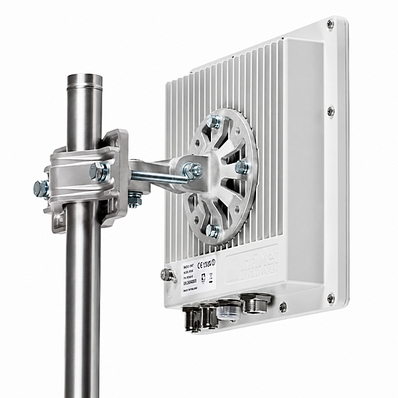

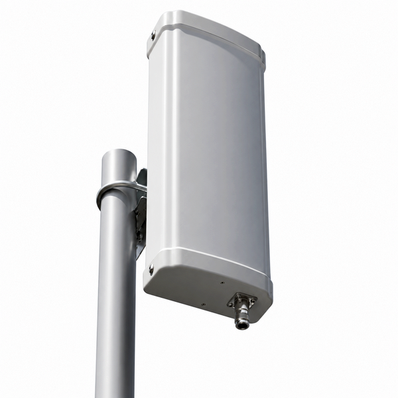

Patch-antennit
Patch-antennit ovat matalaprofiilisia suunta-antenneja, joita käytetään erityisesti mikroaaltotaajuuksilla. Niiden etuja ovat:

pieni koko
kevyt rakenne
hyvä suuntaavuus
helppo integroitavuus

Niitä käytetään:

drooneissa
tutkajärjestelmissä
viestijärjestelmissä
elektronisessa häirinnässä

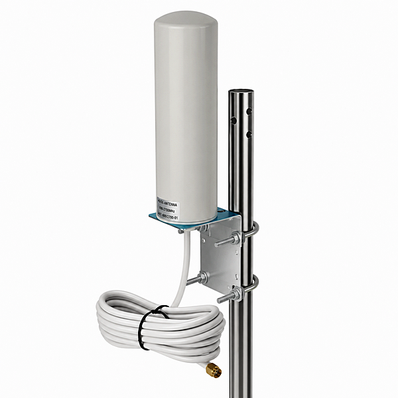

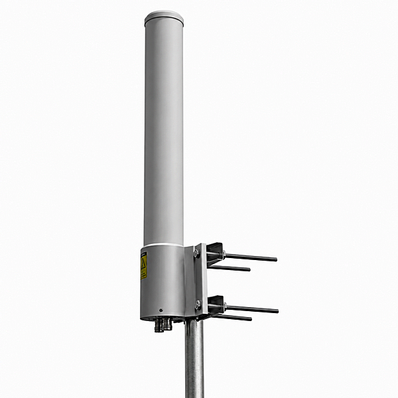

Kollineaariset antennit
Kollineaariset antennit ovat ympärisäteileviä antenneja, joita käytetään erityisesti VHF- ja UHF-taajuuksilla pitkän kantaman saavuttamiseksi. Niiden etuja ovat:

hyvä peittoalue
yksinkertainen rakenne
hyvä vahvistus pystysuunnassa

Vaiheistetut antenniryhmät (PAA/AESA)
Vaiheistetut antenniryhmät muodostuvat useista antennielementeistä, joiden säteilyä ohjataan elektronisesti ilman mekaanista liikettä. Niiden etuja ovat:

erittäin nopea keilanohjaus
useiden kohteiden seuranta
korkea häirinnänkestävyys
tarkka suuntaus

AESA-järjestelmiä käytetään:

tutkissa
elektronisessa häirinnässä
ilmatorjunnassa
tiedustelussa

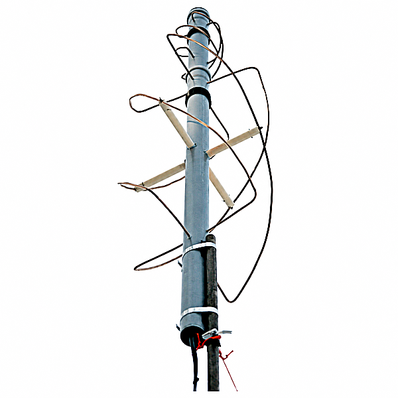

Quadrifilar Helix (QFH) -antennit
Nelilanka- eli QFH-antennit käyttävät neljää kierteisesti sijoitettua johdinta. Niiden ominaisuuksia ovat:

pyöreä polarisaatio
hyvä häiriönsietokyky
tasainen peittoalue
soveltuvuus satelliitti- ja droonijärjestelmiin

Näitä antenneja käytetään erityisesti:

GNSS-järjestelmissä
droonien viestiyhteyksissä
elektronisessa tiedustelussa

Leijuvat antennijärjestelmät
Joissakin elektronisen sodankäynnin järjestelmissä käytetään miehittämättömiin ilma-aluksiin asennettuja antenneja. Niiden avulla voidaan:

kasvattaa havaintoetäisyyttä
parantaa radiokantamaa
suorittaa elektronista tiedustelua
häiritä vihollisen järjestelmiä korkealta

Passiiviset elektroniset vastatoimet
Elektronisessa sodankäynnissä käytetään myös passiivisia menetelmiä. Näihin kuuluvat:

dipoliheijastimet
kulmaheijastimet
harhautusmaalit
lämpösoihdut
tutkaheijastimet

Kun vihollisen tutkasignaali osuu näihin rakenteisiin, ne heijastavat tai vääristävät signaalia, mikä vaikeuttaa kohteen tunnistamista ja paikantamista.

Taajuusalueet elektronisessa sodankäynnissä
Elektronisessa sodankäynnissä toimitaan useilla taajuusalueilla:

HF (3–30 MHz)
VHF (30–300 MHz)
UHF (300 MHz – 3 GHz)
SHF (3–30 GHz)
EHF (30–300 GHz)

Eri taajuuksia käytetään:

viestiliikenteeseen
tutkiin
satelliittijärjestelmiin
drooniohjaukseen
tiedonsiirtoon

Nykyaikaiset teknologiat elektronisessa sodankäynnissä
Nykyaikaiset elektronisen sodankäynnin järjestelmät hyödyntävät:

ohjelmistoradioita (SDR)
digitaalista signaalinkäsittelyä
tekoälyä
koneoppimista
automaattista signaaliluokittelua
passiivista radiopaikannusta
verkottuneita sensorijärjestelmiä

Tekoälyn avulla voidaan analysoida suuria määriä radiosignaaleja erittäin nopeasti ja tunnistaa uusia uhkia automaattisesti.

Elektronisen sodankäynnin tulevaisuus
Elektronisen sodankäynnin merkitys tulee kasvamaan edelleen tulevaisuudessa. Taistelukentän digitalisoituminen, autonomisten järjestelmien lisääntyminen sekä avaruus- ja kyberoperaatioiden yhdistyminen sähkömagneettiseen toimintaympäristöön tekevät elektronisesta sodankäynnistä yhden modernin puolustuksen tärkeimmistä osa-alueista. Tulevaisuuden kehityssuuntia ovat:

tekoälypohjainen häirintä
autonomiset EW-järjestelmät
parvimuodostelmissa (parvina) toimivat droonit
kvanttiteknologia
kehittyneet AESA-järjestelmät
kyber- ja EW-operaatioiden yhdistyminen
avaruuspohjainen elektroninen sodankäynti
